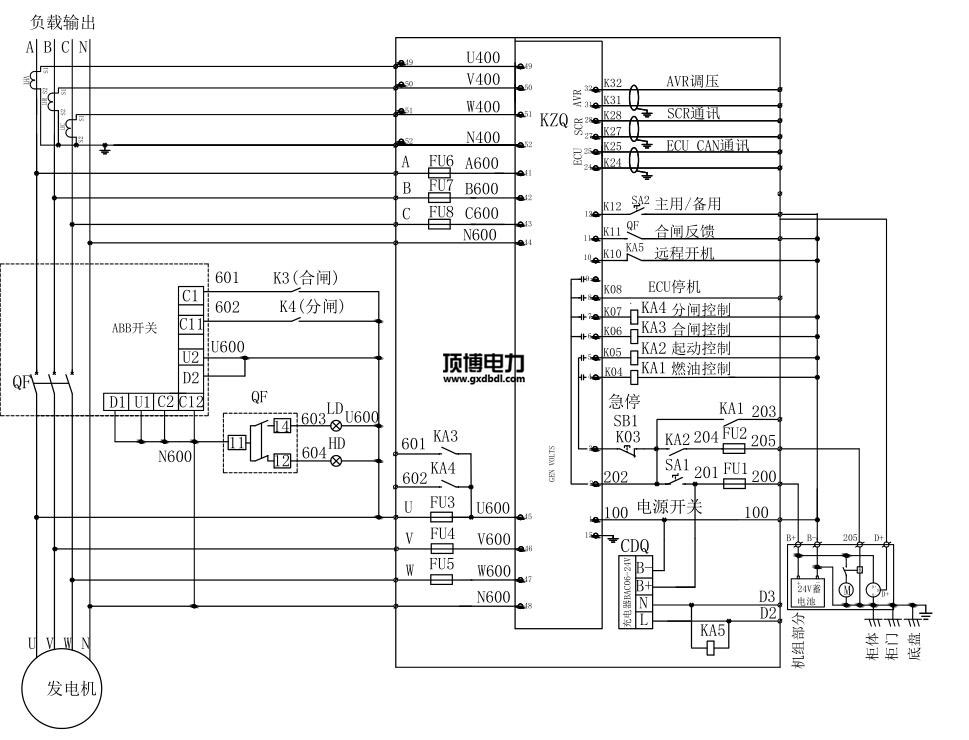

580KW重油来发静音发沟通电动机组机并机柜配电线路机械图基本原理：由快充器AC220V/DC24V，展示 来发静音发沟通电动机组机管理器所需效果电源开关DC24V。来发静音发沟通电动机组机启动时服务器后由KA5沟通220V当中继电气产品效果1个启动时服务器走势。重油来发静音发沟通电动机组机管理器依据走势把控回路把来发静音发沟通电动机组机的直流电、电压降，频点，发动机转速等来发静音发沟通电动机组机的各式性能走势反应到管理器，由管理器收到指令码。   当重油来风能发直流电机进行后，把电送去电面板开关按钮柜上边的主母排。调控器根据机体系监视充分考虑一定程度水平进行汽柴油调控，打火调控，根据DC24V继电嚣工作輸出表现。来风能发直流电机调控器根据额定电压值监测体系网二次回路，监测体系网到充分考虑短路器进行额定电压值，调控器根据KA3继电嚣工作輸出重重分闸表现，合上主电面板开关按钮断路，短路器重重分闸后重重分闸手机信号灯灯亮。当调控机体系想要分闸的阶段，根据KA四分闸继电嚣工作輸出分闸表现，主电面板开关按钮短路器分闸，短路器分闸灯亮。

工程名称：两台580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
项目编号	名号	型号查询型号规格	行业	规模	加工厂
1	萬能式架构图高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发电厂发动机掌握器	HGM9510	只	2	众智
3	整流电源电源模块电源模块	BAC06A	只	2	众智
4	长安小型上面继物品	HH52P    DC24V	只	8	正泰
5	小型的前面中间继电器产品	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	数据红绿灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	开关按钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地装置铜排	TMY-60*6	米	2	国优
13	隔绝子	弧形，黄色，M10	只	12	海坦
14	装修辅材		台	2	国优

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.lgspmj.com
